中高压继电保护
发布时间：2024-05-31 14:38:24 浏览次数：2443次
产品 | 主要功能（具体型号均有不同差异，具体选型请参考产品功能表） | |||
测量及统计功能 | 保护功能 | 特点 | 详细型号 | |
CAS-30A | 独立测量CT：全电量检测、相角测量、正负序电压电流、电力品质分析、31次谐波； 电压电流精度：0.2级。 功率、电能精度：0.5级。 故障录波：前后共50周波。 事件记录：最多2000条。 遥信：16路开入，最多可扩展32路。 | 保护功能：线路（差动）、变压器（厂变、两圈变差动、后备）、变压器差动后备一体、异步电动机（差动）、同步电动机、母联分段保护、电容器、PT、备自投、合环、柴发备投； 操作回路与防跳：有、防跳可选。 手跳自检：可检测断路器偷跳，可识别手跳动作并闭锁线路的重合闸。 信号继电器输出：最多5个信号输出。 备用继电器输出：最多6个备用继电器输出。 | 大屏幕液晶汉显：显示故障录波电压和电流波形，利于现场故障分析。 装置电源与操作电源：AC220V、DC110/220V。 选配功能：1路B码对时，2路直流模拟量输入检测，2路DC 4-20mA变送输出； 通讯功能：标配2路RS485通讯接口（ModBUS-RTU通讯协议或IEC-60870-103协议），可增选1路或2路以太网通讯（IEC-60870-104协议或MODBUS—TCP协议）。可增选IEC61850通讯协议。 外形尺寸（宽*高*深）：150*266*220（mm） 开孔尺寸（宽*高）： 147*253（mm） | CAS31AL（线路） |
CAS32AL（线路+差动） | ||||
CAS31AT（厂变） | ||||
CAS32AT（厂变+差动） | ||||
CAS33AT（后备） | ||||
CAS34AT（后备+差动） | ||||
CAS35AT（非电量） | ||||
CAS31AM（电动机） | ||||
CAS32AM（电动机+差动） | ||||
CAS33AM（同步电动机） | ||||
CAS31AV （PT检测+并列） | ||||
CAS31AC（电容器） | ||||
CAS32AC（电容器+3路不平衡电流） | ||||
CAS33AC（电容器+3路不平衡电压） | ||||
CAS31AZ（1种备投+分段过流测量） | ||||
CAS32AZ（4种备投+自复） | ||||
CAS33AZ（3种备投+自复+柴发备投） | ||||
CAS34AZ（3种备投+自复+分段保护） | ||||
CAS31AH（母联充电） | ||||
CAS31AF（合环+双进线过流） | ||||
CAS31AR（公用测控装置） | ||||
CAS-30B | 独立测量CT：全电量检测、相角测量、正负序电压电流、电力品质分析、31次谐波； 电压电流精度：0.2级。 功率、电能精度：0.5级。 故障录波：前后共50周波。 事件记录：最多2000条。 遥信：19路开入或16路开入。 | 保护功能：线路、厂变、异步电动机、电容器、PT、备自投； 操作回路与防跳：有，防跳可自行投退。 手跳自检：可检测断路器偷跳，可识别手跳动作并闭锁线路的重合闸。 信号继电器输出：最多3个信号输出。 备用继电器输出：最多可6个备用继电器输出。 | 大屏幕液晶汉显：显示故障录波电压和电流波形，利于现场故障分析。 装置电源与操作电源：AC220V、DC110/220V。 选配功能：1路B码对时； 通讯功能：标配1路RS485通讯接口（ModBUS-RTU通讯协议或IEC-60870-103协议），可增选1路RS485通讯；可增选1路或2路以太网通讯（IEC-60870-104协议或MODBUS—TCP协议）。可选IEC61850通讯协议。 外形尺寸（宽*高*深）：150.8*195.5*200(mm) 开孔尺寸（宽*高）： 147*178.5（mm） | CAS31BL（线路+独立测量CT） |
CAS31BT（厂变+独立测量CT） | ||||
CAS31BM（电动机+独立测量CT） | ||||
CAS31BC（电容器+独立测量CT） | ||||
CAS31BV（PT检测） | ||||
CAS32BV（PT检测+并列） | ||||
CAS30BZ（3种备投+自复） | ||||
CAS-20A | 可选独立测量CT：全电量检测、正负序电压电流、电力品质分析、31次谐波； 电压电流精度：0.2级或0.5级（保护CT）。 功率、电能精度：0.5级或1.0级（保护CT）。 故障录波：前后共50周波。 事件记录：最多2000条。 遥信：12路开入。 | 保护功能：线路、厂变、异步电动机、电容器、PT、备自投； 操作回路与防跳：有，防跳可自行投退。 手跳自检：可检测断路器偷跳，可识别手跳动作并闭锁线路的重合闸。 信号继电器输出：最多4个信号输出。 备用继电器输出：最多可4个备用继电器输出。 | 大屏幕液晶汉显：显示故障录波电压和电流波形，利于现场故障分析。。 装置电源与操作电源：AC220V、DC110/220V、DC48V。 通讯功能：标配1路RS485通讯接口，最2路RS485通讯接口。 外形尺寸（宽*高*深）：150*177*179（mm） 开孔尺寸（宽*高）：148*163（mm） | CAS21AL（线路） |
CAS22AL（线路+独立测量CT） | ||||
CAS21AT（厂变） | ||||
CAS22AT（厂变+独立测量CT） | ||||
CAS21AM（电动机） | ||||
CAS22AM（电动机+独立测量CT） | ||||
CAS21AC（电容器） | ||||
CAS22AC（电容器+独立测量CT） | ||||
CAS21AV（PT检测） | ||||
CAS22AV（PT检测+并列） | ||||
CAS21AZ（3种备投+自复） | ||||
产品 | 主要功能（具体型号均有不同差异，具体选型请参考产品功能表） | |||
测量及统计功能 | 保护功能 | 特点 | 详细型号 | |
CAS-30A | 独立测量CT：全电量检测、相角测量、正负序电压电流、电力品质分析、31次谐波； 电压电流精度：0.2级。 功率、电能精度：0.5级。 故障录波：前后共50周波。 事件记录：最多2000条。 遥信：16路开入，最多可扩展32路。 | 保护功能：线路（差动）、变压器（厂变、两圈变差动、后备）、变压器差动后备一体、异步电动机（差动）、同步电动机、母联分段保护、电容器、PT、备自投、合环、柴发备投； 操作回路与防跳：有、防跳可选。 手跳自检：可检测断路器偷跳，可识别手跳动作并闭锁线路的重合闸。 信号继电器输出：最多5个信号输出。 备用继电器输出：最多6个备用继电器输出。 | 大屏幕液晶汉显：显示故障录波电压和电流波形，利于现场故障分析。 装置电源与操作电源：AC220V、DC110/220V。 选配功能：1路B码对时，2路直流模拟量输入检测，2路DC 4-20mA变送输出； 通讯功能：标配2路RS485通讯接口（ModBUS-RTU通讯协议或IEC-60870-103协议），可增选1路或2路以太网通讯（IEC-60870-104协议或MODBUS—TCP协议）。可增选IEC61850通讯协议。 外形尺寸（宽*高*深）：150*266*220（mm） 开孔尺寸（宽*高）： 147*253（mm） | CAS31AL（线路） |
CAS32AL（线路+差动） | ||||
CAS31AT（厂变） | ||||
CAS32AT（厂变+差动） | ||||
CAS33AT（后备） | ||||
CAS34AT（后备+差动） | ||||
CAS35AT（非电量） | ||||
CAS31AM（电动机） | ||||
CAS32AM（电动机+差动） | ||||
CAS33AM（同步电动机） | ||||
CAS31AV （PT检测+并列） | ||||
CAS31AC（电容器） | ||||
CAS32AC（电容器+3路不平衡电流） | ||||
CAS33AC（电容器+3路不平衡电压） | ||||
CAS31AZ（1种备投+分段过流测量） | ||||
CAS32AZ（4种备投+自复） | ||||
CAS33AZ（3种备投+自复+柴发备投） | ||||
CAS34AZ（3种备投+自复+分段保护） | ||||
CAS31AH（母联充电） | ||||
CAS31AF（合环+双进线过流） | ||||
CAS31AR（公用测控装置） | ||||
CAS-30B | 独立测量CT：全电量检测、相角测量、正负序电压电流、电力品质分析、31次谐波； 电压电流精度：0.2级。 功率、电能精度：0.5级。 故障录波：前后共50周波。 事件记录：最多2000条。 遥信：19路开入或16路开入。 | 保护功能：线路、厂变、异步电动机、电容器、PT、备自投； 操作回路与防跳：有，防跳可自行投退。 手跳自检：可检测断路器偷跳，可识别手跳动作并闭锁线路的重合闸。 信号继电器输出：最多3个信号输出。 备用继电器输出：最多可6个备用继电器输出。 | 大屏幕液晶汉显：显示故障录波电压和电流波形，利于现场故障分析。 装置电源与操作电源：AC220V、DC110/220V。 选配功能：1路B码对时； 通讯功能：标配1路RS485通讯接口（ModBUS-RTU通讯协议或IEC-60870-103协议），可增选1路RS485通讯；可增选1路或2路以太网通讯（IEC-60870-104协议或MODBUS—TCP协议）。可选IEC61850通讯协议。 外形尺寸（宽*高*深）：150.8*195.5*200(mm) 开孔尺寸（宽*高）： 147*178.5（mm） | CAS31BL（线路+独立测量CT） |
CAS31BT（厂变+独立测量CT） | ||||
CAS31BM（电动机+独立测量CT） | ||||
CAS31BC（电容器+独立测量CT） | ||||
CAS31BV（PT检测） | ||||
CAS32BV（PT检测+并列） | ||||
CAS30BZ（3种备投+自复） | ||||
CAS-20A | 可选独立测量CT：全电量检测、正负序电压电流、电力品质分析、31次谐波； 电压电流精度：0.2级或0.5级（保护CT）。 功率、电能精度：0.5级或1.0级（保护CT）。 故障录波：前后共50周波。 事件记录：最多2000条。 遥信：12路开入。 | 保护功能：线路、厂变、异步电动机、电容器、PT、备自投； 操作回路与防跳：有，防跳可自行投退。 手跳自检：可检测断路器偷跳，可识别手跳动作并闭锁线路的重合闸。 信号继电器输出：最多4个信号输出。 备用继电器输出：最多可4个备用继电器输出。 | 大屏幕液晶汉显：显示故障录波电压和电流波形，利于现场故障分析。。 装置电源与操作电源：AC220V、DC110/220V、DC48V。 通讯功能：标配1路RS485通讯接口，最2路RS485通讯接口。 外形尺寸（宽*高*深）：150*177*179（mm） 开孔尺寸（宽*高）：148*163（mm） | CAS21AL（线路） |
CAS22AL（线路+独立测量CT） | ||||
CAS21AT（厂变） | ||||
CAS22AT（厂变+独立测量CT） | ||||
CAS21AM（电动机） | ||||
CAS22AM（电动机+独立测量CT） | ||||
CAS21AC（电容器） | ||||
CAS22AC（电容器+独立测量CT） | ||||
CAS21AV（PT检测） | ||||
CAS22AV（PT检测+并列） | ||||
CAS21AZ（3种备投+自复） | ||||
CAS-30A
CAS-30B
CAS-20A

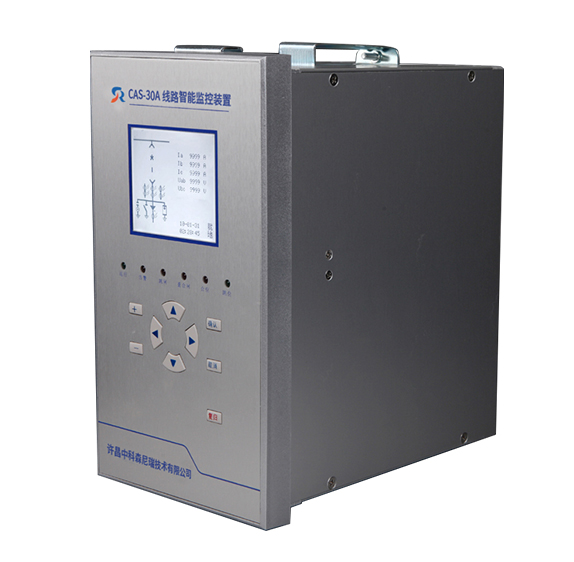

CAS-30A
外形尺寸（宽*高*深）：150*266*220（mm）
开孔尺寸（宽*高）： 147*253（mm）
CAS-30B
外形尺寸（宽*高*深）：150.8*195.5*200(mm)
开孔尺寸（宽*高）： 147*178.5（mm）
CAS-20A
外形尺寸（宽*高*深）：150*177*179（mm）
开孔尺寸（宽*高）：148*163（mm）
