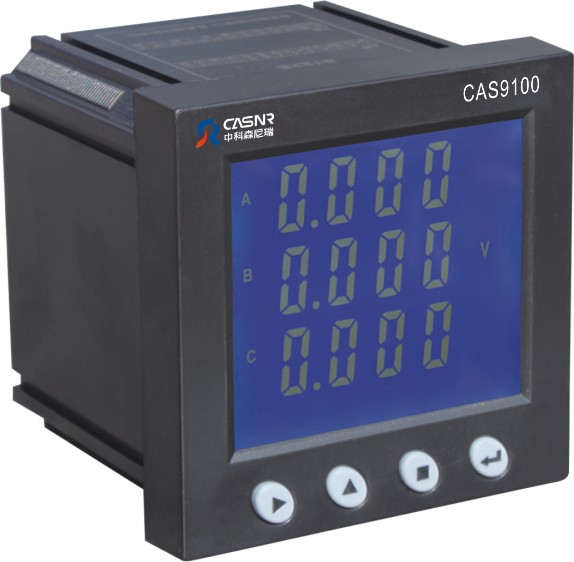

产品简介

CAS9100系列多功能电力仪表采用现代的微处理器和数字信号处理技术设计而成。集合全面的三相电量测量/显示、故障报警、数字输入/输出与网络通讯于一身。电压电流测量精度0.5级，功率测量0.5级，大屏幕、高清晰显示。可作为仪表单独使用，取代大量传统的模拟仪表，亦可作为电力监控系统（SCADA）之前端元件，用以实现远程数据采集与控制。

工业标准的RS-485通讯接口和Modbus通讯协议，是SCADA系统集成的理想选择。 CAS9100S虽然是以测量为主的仪表，但它还附带了丰富、灵活的I/O功能，这使得它完全可以胜任作为分布式RTU的要求，实现遥信、遥测、遥控、计量于一体。

主要应用于变配电自动化、智能型开关盘柜、工业自动化、智能建筑，能源管理系统等。

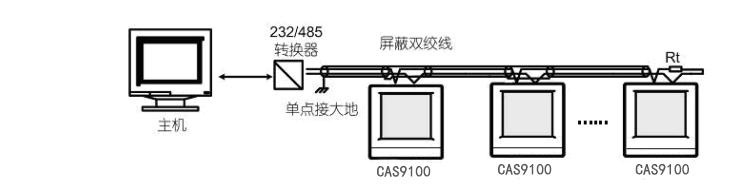

CAS9100通讯使用RS485接口，采用Modbus-RTU通讯协议。接线端子分别为A，B，G（58，59，60）。“A”有时也被称为差动信号的“＋”；“B” 有时也被称为差动信号的“－”；“G”为信号地（在可能存在大的地电位差的场合，必需将每台仪表的G端子短接在一起，并在主机处单点接地。）RS485的传输介质为屏蔽双绞线，线径不小于0.5mm²，如下图：

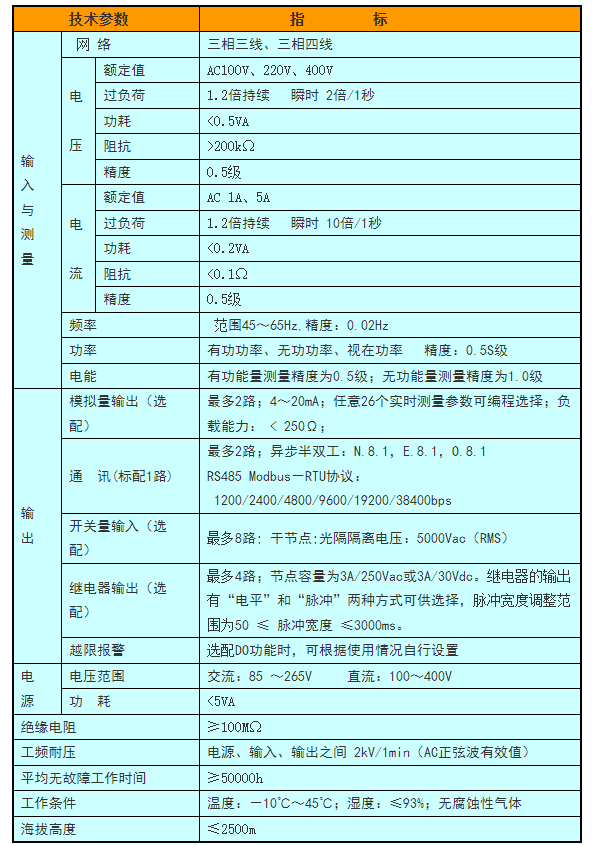

技术参数

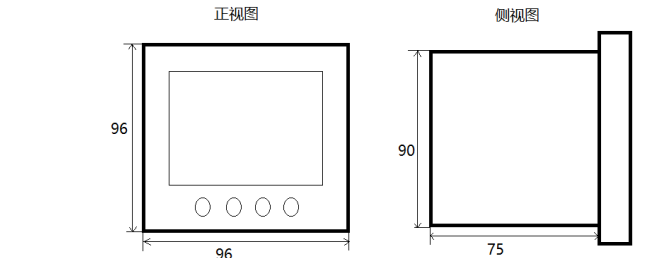

  产品外形尺寸和安装方法

n 在需要安装仪表的盘上，开一91mm×91mm的方孔（带端子排安装深度95mm）；

n 将仪表取出后去掉两边安装卡子，然后从前插入到仪表孔中；

n 把安装卡子分别从后部顺着仪表中间的沟槽装上，并向前推紧卡子即可。
